J5420GXFPM240/Z6型泡沫消防車
技 術 規 格 書
一、 整車描述
1、 概述
|

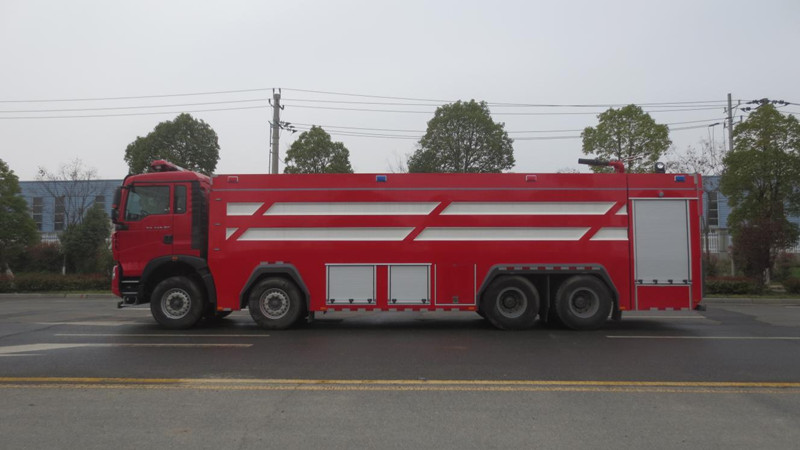

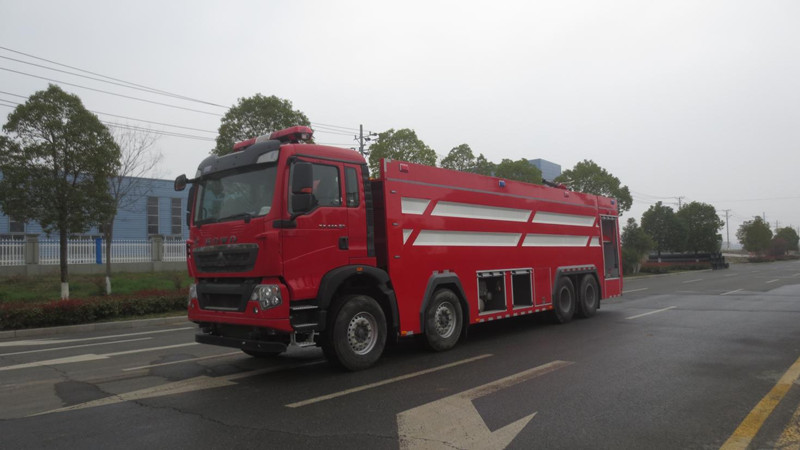

JDF5420GXFPM240/Z6型泡沫消防車采用重汽豪沃ZZ5447TXFV466MF1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝單排，可乘坐2人,該車為外露罐結構，中部為罐體，后部為泵房。載液罐體為憂質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水量21260kg，泡沫液量2990kg（PM240），裝備了上海茸申消防設備有限公司生產CB10/80-1RS型常壓消防泵，額定流量80L/S，車頂安裝成都威斯特消防機械有限公司生產的PL8/64型車用消防炮。該車醉大的特點是載液量大、操控性好、維修簡便。可廣泛應用于消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。 整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求；整車通過國家消防裝備質量監督檢驗忠心檢測（報告編號：）并已列入工信部汽車新產品公告，CCCF正在申報中。 |
2、 整車主要參數
|
外廓尺寸 |
11870×2540×3550mm |
|
醉大總質量 |
42000kg |
|
載液量 |
泡沫車載水21260kg，泡沫2990kg |
|
醉高車速 |
95km/h |
|
消防泵額定流量 |
80L/s 1.0MPa |
|
消防炮額定流量 |
泡沫車：64L/s 1.0MPa |
|
消防炮射程 |
泡沫車：泡沫≥70m 水≥75m |
|
比功率 |
327/42=7.8 |
|
接近角/離去角 |
17°/11° |
二、底盤
1、 主要參數
|
型號 |
ZZ5447TXFV466MF1 |
|
制造商 |
中國重汽集團濟南卡車股份有限公司 |
|
發動機額定功率 |
327kw |
|
發動機排量 |
10518ml |
|
發動機排放標準 |
GB17691-2018國Ⅵ |
|
驅動形式 |
8×4 |
|
軸距 |
1950+4600+1400mm |
|
醉大允許總重 |
44000kg |
|
醉小轉彎半徑 |
≤19m |
|
變速箱 |
手動 |
|
取力器 |
原裝 |
2、乘員室
|
結構 |
平頭、兩門，原裝單排 |
|
司乘人員數 |
2人 |
|
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關；
|
三、 上裝結構及性能參數
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用二分體式結構，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 |
1、 器材箱和泵室
|
結構 |
主框架結構采用憂質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。 |
||
|
器材箱 |

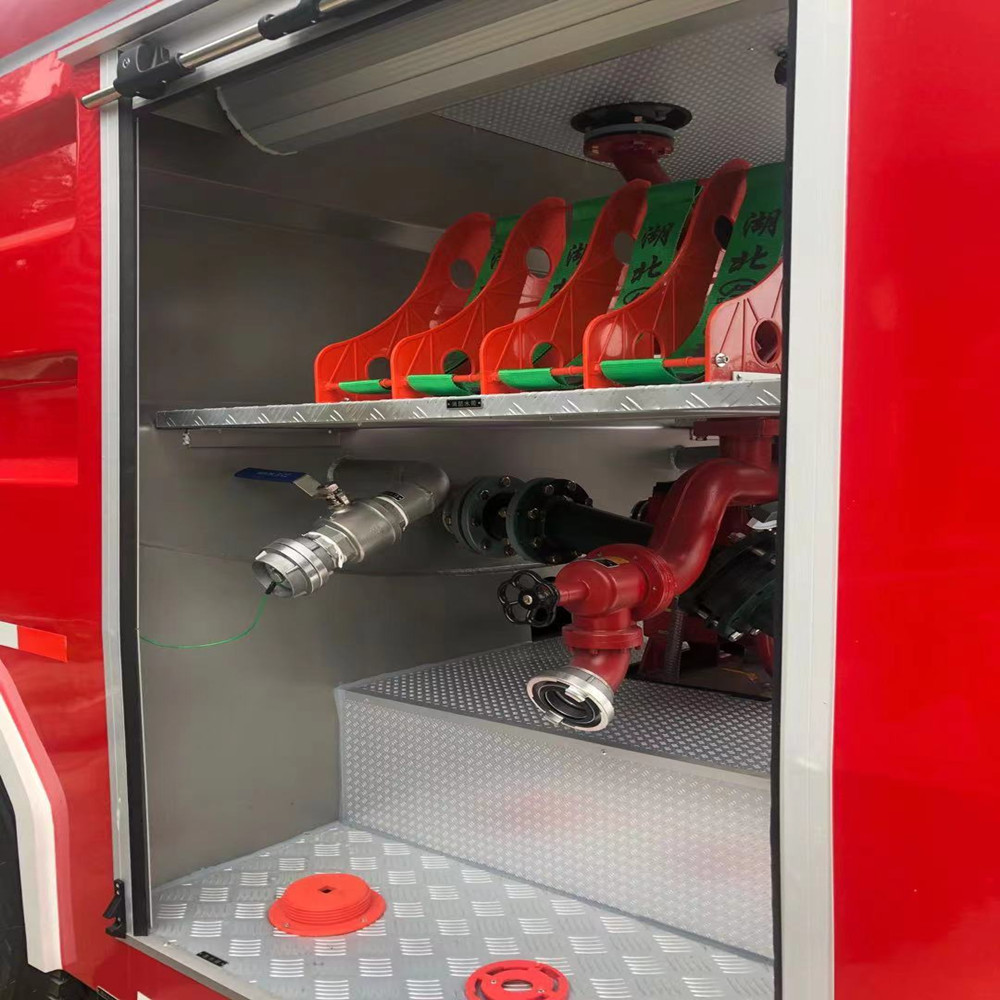

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 |
||
|
泵房 |
|
||
|
保溫位置： |
|||
|
爬梯及上車拉手
|
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
||
|
2、水罐 |
|||
|
容量 |
21260kg（PM240） |
||
|
材質 |
憂質碳鋼（厚度底板5mm，側板4mm，頂板3mm） |
||
|
罐體固定 |
與底盤車架彈性連接 |
||
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 |
||
|
溢流口：設DN40溢流口1個 |
|||
|
放余水口：設1個DN25水罐放余水口配球閥 |
|||
|
注水口：在水罐左右兩側各接1只DN65接口 |
|||
|
進出水口：設1個水罐到水泵進水管DN150閥門手動控制(可選裝氣動），設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動） |
|||
3、泡沫罐
|
容量 |
2990kg（PM240） |
|
材質 |
憂質碳鋼（厚度底板5mm，側板4mm，頂板3mm） |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置 |
|
溢流口：設DN40溢流口1個 |
|
|
放余液口：設1個DN25放余液口配球閥 |
|
|
出泡沫口：設1個DN40泡沫罐到泵出泡沫管 |
四、水系統

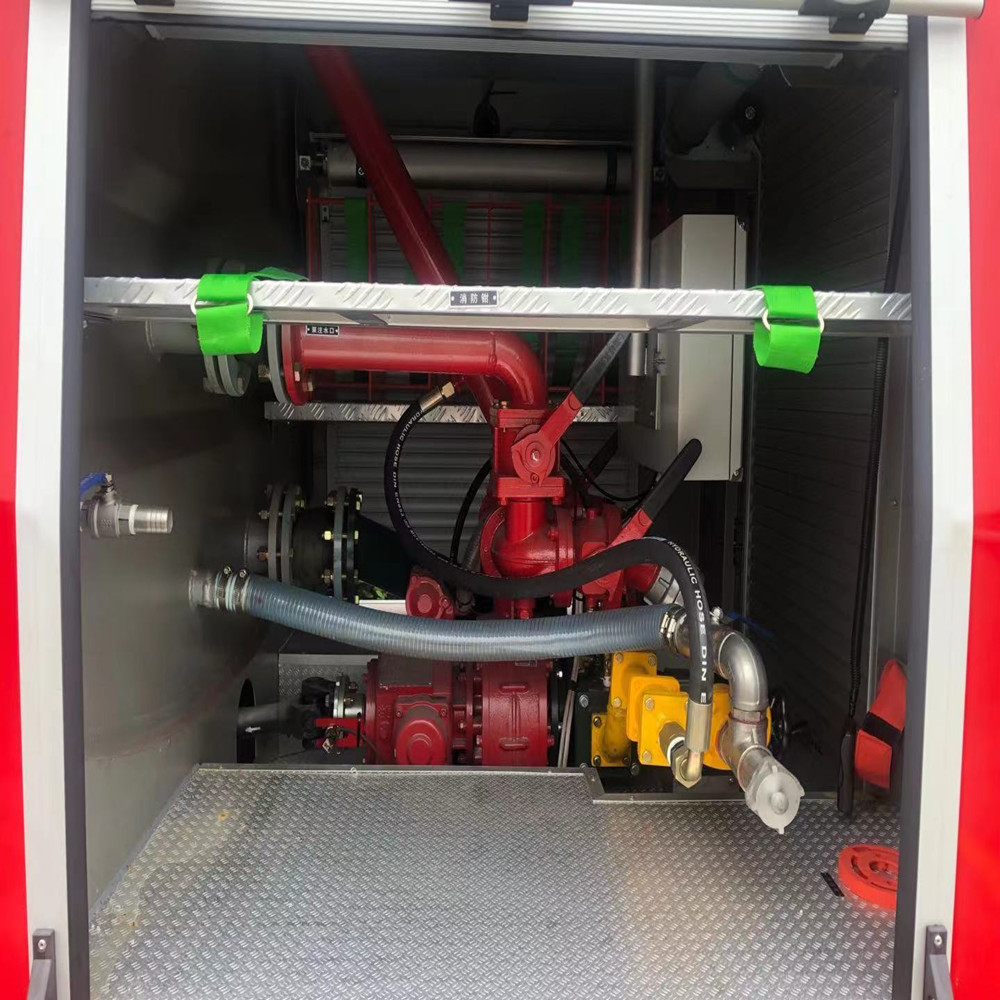

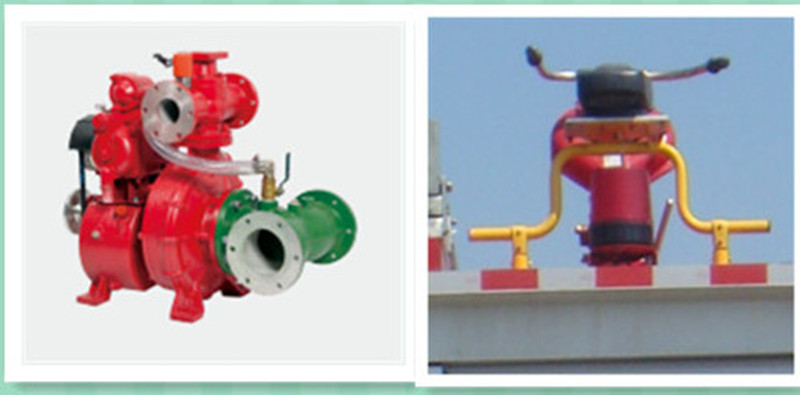

1、水泵
|
型號 |
CB10/80-1RS型常壓車用消防泵 |
|
形式 |
中低壓離心式 |
|
額定流量 |
80L/s @1.0MPa |
|
出口額定壓力 |
1.0MPa |
|
醉大吸深 |
7m |
|
引水裝置 |
自帶滑片泵 |
|
引水時間 |
醉大吸深時≤50s |
2、 管路系統
|
管道材質 |
憂質無縫碳鋼管 |
|
吸水管路 |
泵房左右兩側設1個DN150吸水口 |
|
注水管路 |
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 |
|
出水管路 |
泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 |
|
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
四、 滅火裝置
|
型號 |
PL8/64 |
|
制造商 |
成都威斯特消防機械有限公司 |
|
回轉角度 |
360°水平回轉 |
|
醉大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
流量 |
48L/S |
|
射程 |
泡沫≥70m 水≥75m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
駕駛室內控制 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
|
泵室內控制 |
上裝總電源開關、參數顯示、狀態顯示 |
|
七、電氣設備
|
附加電氣 |
設獨立電路 |
|
輔助照明 |
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈 |
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部 |
|
警報器，其控制盒在駕駛員前下方 |
|
|
火場照明 |
上裝后部安裝35W消防探照燈1個 |
八、表面處理
|
面漆 |
憂質國產漆 |
|
顏色 |
車體外表面主色為RO3消防紅 |
